前回に引き続きパーツの交換を行っていきます
コレも長くなるので続きは以下からどうぞ↓

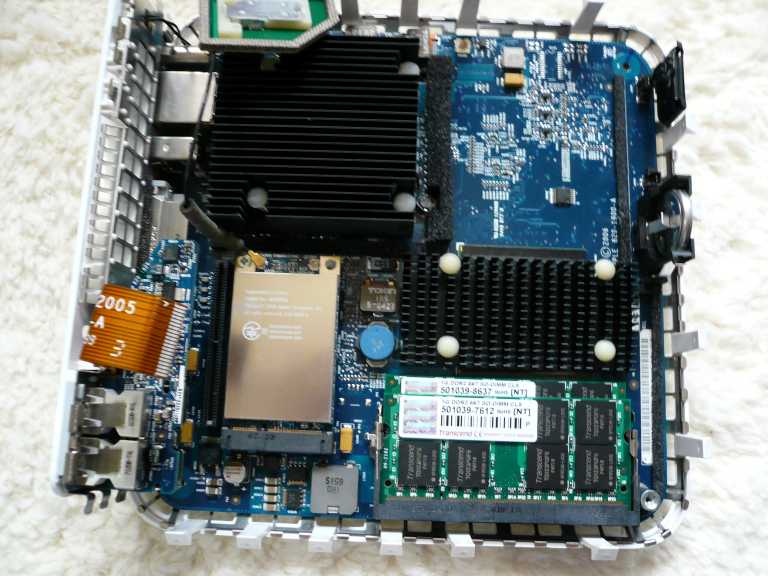

ドライブユニットが外れるとメモリスロットが見えてきます
このスロットは二枚が上下に重なっているので上側にある一枚目を外すとようやく二枚目が顔を出します
対応するメモリの規格はDDR2 S.O.DIMM（200Pin）です
一般的なノートPC用の規格ですね
1Gで安い物は4000円も有れば手にはいると思います
TrancendのJetRAMブランドのメモリを今回は使用することにします
今回の購入価格は2枚で8000円です（送料合わせると8500円程度）
取り外すときはメモリスロットの左右にある銀色のフックを外せば浮き上がってくるのでそのまま抜くだけです
取り付けは外すのと逆の手順ですね
今回はメモリとHDDと光学ドライブの交換だけなのでメモリ交換が終わったらこの辺にはもう用はありません
続いてドライブユニットに移ります

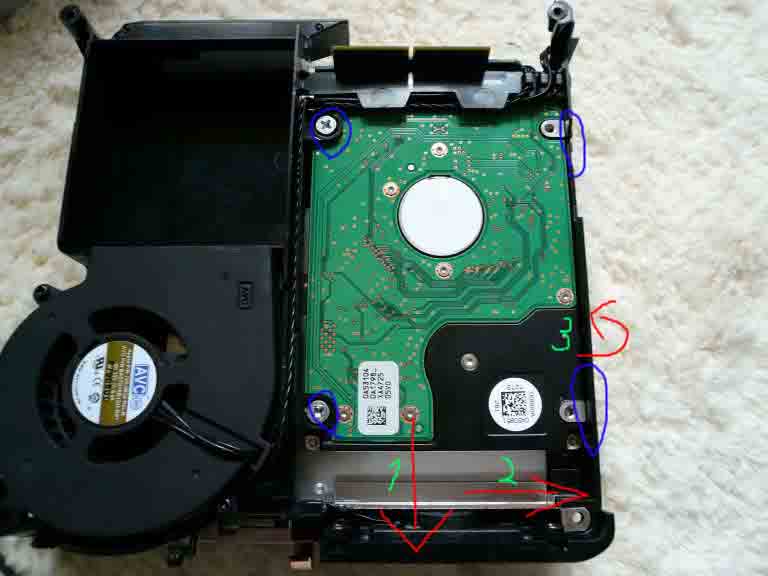

先ほど外した光学ドライブのくっついたユニットをひっくり返すとスポンジがくっついている物が見えると思います
コレがHDDです
青い丸が付いてるのがネジの位置です
ネジを4カ所外したら画像でいう下方向に引っ張ってコネクタから外します
そのあと持ち上げながら右側にスライドさせるとHDDが外れます
外れたら今度は交換するHDDと入れ替えて逆の手順でやっていきます
ただ、コネクタの位置が悪いので若干浮かせた状態でないとコネクタにHDDが差し込めません
今回はこのユニットをひっくり返した状態で無理矢理（？）差し込ませました
その辺はがんばってください
HDDもネジ止めまで終わったら交換作業終了です
結構簡単な物です
続いて光学ドライブ
このMacMiniに最初からついていたのはコンボドライブといってDVDはROM専用のドライブでした
DVDメディアの容量は結構魅力的でもあるので今回はマルチドライブに換装します
使用するドライブはPanasonicのUJ-846です
Pioneerやプレクスターからも使用可能な物は出てるらしいですが今回はコレが一番安かったので選択しました

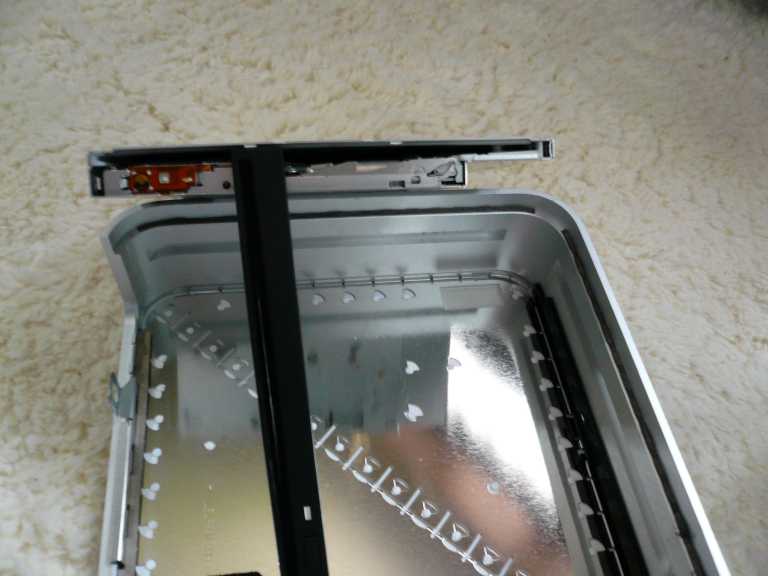

光学ドライブはベゼルがくっついているわけですがコレはMacMiniには不要な物ですので外しておきます
軽く引っ張れば外れるはずです
ベゼルを外すと無愛想な状態になりますがMacMiniの筐体に入っているだけで外からは見えないので気にしない
ちなみに光学ドライブは左右四ヶ所を銀色の小さいネジでネジ止めされています
アクセスしやすい場所なので大きささえ合えばどんなドライバを使っても良いでしょう
ネジを4カ所外したらドライブを入れる口の方へ引っ張ります
そうするとコネクタから外れて取り外せるようになります
取り付けは逆の手順
ドライブのコネクタと筐体側のコネクタを合わせるように押し込めば問題有りません
コレでパーツ換装はお終いです
次は最終組み立て編です
